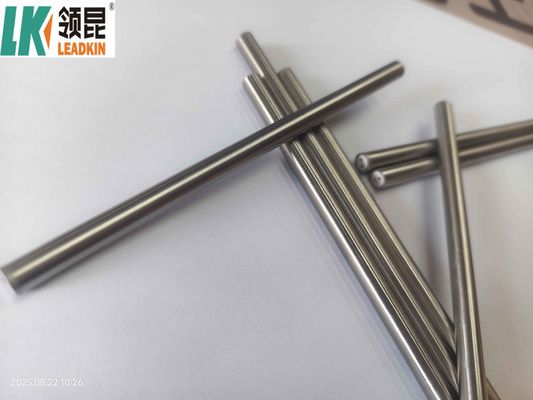

Câble minéral isolé à 3 conducteurs de type K 4.0-8.0mm pour thermocouples
| Core: | 2,3,4,6 | Insulation: | Mgo |
| Warranty: | 1 an | Temperature Range: | 200 ℃ -1000 ℃ |
| Accuracy: | Classe I 、 II 、 III | Outside Dia: | 0,5-12,7 mm |
| Package: | Carton. Palette | Function: | test de température |
| Cable Length: | 1 à 5m ou personnalisé | Thermocouple Type: | K / n / e / j / t / s / r / b |
| Le noyau | 2,3,4,6 |
| Isolement | MgO |
| Garantie | 1 année |
| Plage de température | 200°C à 1000°C |
| Précision | Classes I, II et III |
| À l'extérieur de Dia | 0.5 à 12.7 mm |
| Le paquet | Carton, palettes |
| Fonction | Épreuve de température |
| Longueur du câble | 1-5m ou sur mesure |
| Type de thermocouple | Le nombre d'établissements d'élevage est déterminé par le nombre d'élevages. |
Le lieu d'origine:Zhejiang, en Chine
Précision:I-0,4% t, II-0,75% t, III-1,5% t
Numéro de base:2,3,4,6
Matériau minéral inorganique isolant au plomb:Ni, Cu
Isolateur:990,6% de MgO à haute pureté
Le certificat:Pour les appareils de traitement des eaux usées
Applications:Connexion au thermocouple et à la machine à instruments
Matériau de la gaine:0Cr18Ni10Ti, SS304S, SS316L, SS316, Cu
Il a été arrêté à l'hôpital.φ3.0, φ4.0, φ6.0, φ8.0
| Nom du produit | Le code | Le type | Matériau de la gaine | À l'extérieur de Dia. | Température |
|---|---|---|---|---|---|
| NiCr-NiSi /NiCr-NiAl | KK | Le K. | SS304 SS316 | 0.5 à 10 | 400 |
| 1.5 à 3.2 | 600 | ||||
| 4.0 à 8.0 | 800 | ||||
| SS310 Inconel600 | 0.5 à 10 | 500 | |||
| 1.5 à 3.2 | 800 | ||||
| 4.0 à 6.4 | 900 | ||||
| 8.0 à 12.7 | 1000 | ||||
| NiCrSi-NiSi | N.C. | N | SS304 SS316 | 0.5 à 10 | 400 |
| 1.5 à 3.2 | 600 | ||||
| 4.0 à 8.0 | 800 | ||||
| SS310 Inconel600 | 0.5 à 10 | 500 | |||
| 1.5 à 3.2 | 800 | ||||
| 4.0 à 6.4 | 900 | ||||
| 8.0 à 12.7 | 1000 | ||||
| NiCr-Konstantan | - Je ne sais pas. | E | SS304 SS316 | 0.5 à 10 | 400 |
| 1.5 à 3.2 | 600 | ||||
| 4.0 à 8.0 | 800 | ||||
| Fe-Constantan | JK | Je | SS304 SS316 | 0.5 à 10 | 400 |
| 1.5 à 3.2 | 600 | ||||
| 4.0 à 8.0 | 800 | ||||
| Cu-Constantan | TK | T | SS304 SS316 | 0.5 à 10 | 400 |
| 1.5 à 3.2 | 600 | ||||
| 4.0 à 8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0 à 12.7 | 1100 |
| Le type | Classe I | Classe II |
|---|---|---|
| Le K. | ± 1,5°C (-40 à 375°C) | ±2,5°C (-40 à 375°C) |
| ± 0,4% (375°C à 1000°C) | ± 0,75% (375°C à 1000°C) | |
| N | ± 1,5°C (-40 à 375°C) | ±2,5°C (-40 à 375°C) |
| ± 0,4% (375°C à 1000°C) | ± 0,75% (375°C à 1000°C) | |
| E | ± 1,5°C (-40 à 375°C) | ±2,5°C (-40 à 375°C) |
| ± 0,4% (375°C à 800°C) | ± 0,75% (375°C à 800°C) | |
| Je | ± 1,5°C (-40 à 375°C) | ±2,5°C (-40 à 375°C) |
| ± 0,4% (375°C à 800°C) | ± 0,75% (375°C à 800°C) | |
| T | ± 0,5°C (-40 à 125°C) | ±1,0°C (-40 à 125°C) |
| ± 0,4% (125°C à 350°C) | ± 0,75% (125°C à 350°C) | |
| S | ±1,0°C (0-1100°C) | ±1,5°C (0-1100°C) |
Lors de la discussion d'un câble isolant minéral à 3 cœurs (MIC) de type K pour thermocouples, en particulier dans la gamme de 4,0 à 8,0 mm, plusieurs aspects clés doivent être pris en compte:
Résumé des thermocouples de type K:
Les thermocouples de type K:Ils sont fabriqués à partir de Chromel (alliage nickel-chrome) et d'Alumel (alliage nickel-aluminium) et sont l'un des types les plus courants en raison de leur large plage de température (de 200°C à 1260°C) et de leur bonne stabilité..
Fonctionnalité du thermocouple: Les thermocouples fonctionnent en mesurant la tension générée à la jonction de deux métaux différents, qui est corrélée à la température.
Caractéristiques du câble isolé minéral à trois noyaux:
Construction:
Noyau: Le câble contient trois conducteurs, généralement deux pour le thermocouple (Chromel et Alumel) et un troisième pour un fil de référence ou de compensation.
Isolement: Les conducteurs sont isolés par un matériau minéral isolant (souvent de l'oxyde de magnésium), ce qui permet une conductivité thermique élevée et d'excellentes propriétés diélectriques.
Enveloppe: généralement, le câble est enveloppé dans une enveloppe métallique (comme l'acier inoxydable), offrant une protection mécanique et une résistance à la corrosion et aux températures élevées.
Le diamètre:
4.0-8.0 mm: indique le diamètre extérieur du câble. Le choix du diamètre affecte la souplesse, la facilité d'installation et le temps de réponse thermique du thermocouple.
Plage de température:
Les câbles isolés minéralement peuvent résister à des températures élevées, ce qui les rend adaptés aux applications industrielles.
Applications:
Utilisé dans des environnements difficiles, tels que les fours, les réacteurs et autres processus industriels où une mesure précise de la température est cruciale.
Les avantages:
Durabilité: Résistant à l'humidité, à la corrosion et aux températures extrêmes.
Temps de réponse: réponse rapide aux changements de température en raison de la nature compacte de la construction.
Précision: haute précision et stabilité sur une large plage de températures.
Considérations concernant l' utilisation:
Assurer la compatibilité avec le système de mesure et l'étalonnage.
Prenez en considération l'environnement dans lequel le thermocouple sera utilisé, y compris l'exposition à des produits chimiques ou à des contraintes mécaniques.
Une manipulation appropriée pendant l'installation est nécessaire pour éviter d'endommager le câble ou son isolation.
- Mesure d'une large plage de températures
- Construction durable pour les environnements difficiles
- Réaction rapide aux changements de température
- Relativement bon marché
- Conception simple et robuste
- Étalonnage régulier nécessaire à la précision
- Une installation correcte est essentielle pour des relevés précis
- Choisir le type approprié en fonction des conditions environnementales
- La sortie non linéaire nécessite un étalonnage
- Compensation de jonction de référence nécessaire pour des mesures précises
- Demandez un devis précis
- Confirmer le prix, les conditions commerciales, les délais et les conditions de paiement
- Recevoir la facture proforma avec le sceau de l'entreprise
- Faites le paiement pour le dépôt et envoyez un relevé bancaire
- Recevez des photos de ligne de production montrant vos produits
- Recevoir des photos de production de masse avant la finition
- Faites le paiement du solde et recevez les détails d'expédition
- Confirmer la réception satisfaisante des marchandises
- Fournir des commentaires sur la qualité et le service
